g903 더블클릭 드래그풀림 분해 스위치교체 하기

로지텍 G903 마우스 좌우 더블클릭 증상과 드레그 풀림등
옴론50M 스위치교환 작업을 해봤습니다

G903제품은 옴론차이나 50M 스위치를 장착하여 판매된제품입니다만
생각보단 50M 스위치가 견고하진 못하나 봅니다
사용기간이 짧고 새상품 해외구매하셔서 얼마 사용하지 않으셨는데 클릭미스 및 더블클릭 드레그 불량으로 많이들 불편해하시더군요

제품 수리에 앞서 마우스패드와 마찰을 줄이기 위한 발판제거를 하여야 합니다만
기존사용하시던 제품을 뜯으실때 드라이기 나 열기를 이용하여
조심히 뜯어 내셔야 합니다만 구겨짐이 잘생기고 이중분리되는 참사가 생길수도 있으니

네이버 마산마우스 검색
각종 제품들 발판구매가 쉬우니 참고하시고 세트구매후 진행하시면
나중 불편함이 없지 싶네요

T6 별렌치 (꼭 렌치로 안푸셔도 됩니다 소형일자드라이브나 다른공구로도 잘풀려요)
나중 체결시 십자나사로 교환하셔도 됩니다

표기된 곳 7개의 나사를 제거하시고 스티커 아래 있는곳의 나사제거시
칼로 십자모양으로 스티커를 먼저 자를후 아주 작은 드라이버이용하셔서 나사제거시
스티커의 훼손없이 나사를 푸실수 있습니다 귀찮으면 뭐 칼로 나사부분까지만
스티커 제거후 작업하셔도 되시구요 ^^

바닥에 툭툭~~ 치시면 상하판 분리가 쉽게 됩니다
그렇다고 뚜껑을 확 들어버리면 아래기판과 상판의 기판연결부위인 FPCB의 단락원인이되어 아주 곤욕을 치룰수 있으니 살살~~~ 살~~~하시길 바랍니다

FPCB단자대 키를 꺽어 올리신후 분리하시면 됩니다 강제로 뽑으심 큰일나용~
나중 조립시도 살포시 넣어서 키를 꾹~~ 안착시키시면 됩니다
베터리 연결단자대도 분리 그럼 뚜껑이 떨어지겠지용

G903제품과 G900제품은 뚜껑분리시 배터리 밑의 나사하나를 제거해야 분리가 됩니다
배터리는 양면테이프로 고정이 되어있으므로 끝이 날카롭지 않은 드라이브나 핀셋뒤쪽등을 이용하셔서 코너부터 살살 들어주심 분리가 될겁니다 양면테이프는 조금 노골노골하게 데위지면 잘 떨어지니 드라이기를 이용하셔서 조금 열을 주시는것도 좋은 방법입니다만 과한열을 배터리 폭발로 ㄷㄷㄷㄷ;;;;;
배터리 분리시 구멍이 나거나 과도한 꺽임으로 데미지를 입으면 폭발할수 있으니 조심하시고 뭐 펑!!!! 이러진 않으니 ㅎㅎ 너무 겁먹지말고요

요로꼬롬~~~ 나사가 한놈들어있습니다

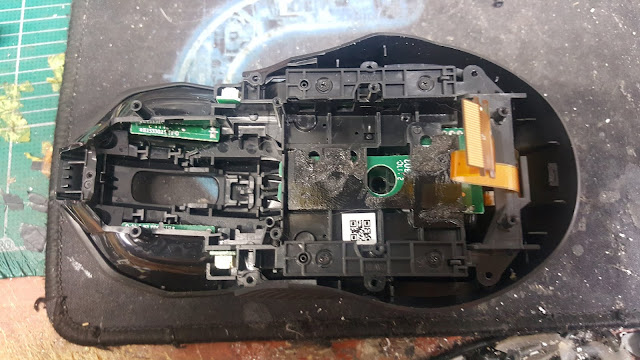

바닥의 눈에 보이는 나사는 죄다 풀어주시고

뒤판 뚜껑은 대각으로 앞쪽만 살짝 벌려 쭉뽑아주시면 분리가 잘될껍니다 조립시는 반대로 대각으로 들어가야 하구요

뒷판 분리후 사이드버튼 클릭부 분리하시고

좌우 클릭버튼레버 부분 나가2개씩 분리 그럼 양쪽레버 빠집니다
주의점은 나중 조립시 나사가 헛돌거나 하면 클릭시 무지 불편해지니 절대
욕심 내지 말고~~ 살짝 힘만 받음 멈추셔야 합니다
간혹 다른 업체에서 수리후 나사 바보 만들어 클릭감 저질되어 온 제품들 몇몇 봤네요 ㅠㅠ
필히 조심하시길

g903 /g900제품은 클릭스위치 돌기와 맞닿는 부분이 오래 사용하라고 요렇게 잘만들어놓았답니다 스위치 교환만 하심 될꺼에요^^

음~~ 이쯤되니 무슨 SF영화에 나오는 우주선 같단 생각이 ;;;;

요~~기 까지 분리하심 스위치기판을 쉽게 제거하실수 있을꺼구요 다뜯은거네요 ㅋ
DPI스위치와 연결된 FPCB 는 살짝 매달려 있는 상태로 작업을 하셔야 하니 너무 흔들지 마시구요 그러다 훅~~!!! 하면 윽!!!!!! 됩니다

스위치부 제거후 마이크로스위치 옴론차이나 50M 교환하심됩니다
인두기 이용시 교제용 인두기 보다는 조금 가격대가 있더라도 좋은걸 권하고 싶네요

스위치 분리하시고 나면 PCB기판에 그려져 있는 방향대로 다시 안착하시고 납땜 하심됩니다

스위치 안착시 정확한 안착을 위해 기판을 눌러 스위치와 pcb기판과 밀착이 정확히 되어야 클릭감이 확실히 좋아지니 꾹!!! 누른 상태에서 꼭 납땜하시길 바랍니다
과도한 인두 열로 동판이 손실될수 있으니 너무 오래 인두기를 대고 있음 안되구요 납만싹짝 올린다는 느낌으로 소량의 납만 올라가도 충분히 붙어 있으니 이쁘게 땜하시길 바랍니다^^

꼭!!!! 스위치 안착이 잘되었는지 확인하셔야 되세용~~ 살짝 뜨면 클릭감 저질됩니다

분해 역순은 조립인거 잘 아시죠~~~ !!!!!!!!
작업과정 영상
