파라코드 마우스케이블 제작했습니다

파라코드를 이용한 USB 마우스 배선입니다

구입문의 010 9688 1458

https://smartstore.naver.com/ms1458/products/3768737296  <===스토어팜 구매하기

피아노 건반 도색 복원하기 /오래된 황변온 건반 도색하기

 피아노는 모릅니다 전자키보드도 잘모릅니다
그러나 도색은 쪼매합니다 ^^
이번에는 어떤 제품인지는 모르나 오래된 흰색건반이 누렇게 황변이 와서
도색의뢰 작업이 들어온 제품입니다

 분해는 할줄 모르니 직접 분해해서 보내달라고 했습니다

 사진으로는 색상이 확실히 잘 구분하시긴 힘들겠지만 황변이 와서 많이 누렇게
변한 피아노건번 36개가 왔네요
기능과 닿는곳 성능에 문제가 생길만한곳은 표기를 해주셔야 작업시
마스킹으로 가려 조립시 문제가 발생하지 않게 됩니다
대신 칠이 들어간곳과 안들어간곳의 단차는 생기게 됩니다만
속에 들어가 조립이 되는거라 별 상관없지 싶네요

 하나 하나 꼼꼼이 마스킹을 하여 브라스트샌딩으로 곱게 밀어줍니다
수작업 페이퍼 샌딩으로 진행시 모서리각이 죽거나 둥글게 됩니다
도색후 새제품처럼 만들려면 브라스트샌딩을 이용하는 곳에서 도색의뢰하시길 바랍니다

 도색과 유광코팅 그리고 작업시 생길수 있는 먼지등을 광택으로 제거후 모습입니다

 백색의 색상과 황변이 온곳 차이점이 확 날껍니다 ^^
아주 곱게 이쁘게 재탄생되었지요

 차량 도료를 이용하지 않습니다
플라스틱전용 도료로 발색이 좋고 코팅이 얇아 제품을 받아보시면 새제품처럼 보일껍니다

스크레치 방지를 위해 개별 포장해서 이쁘게 담아 보내드립니다
악기는 오래된게 좋타고 합니다만 ..저는 악기를 잘모르니....아무튼 이쁘게 다시 부활했음
하네요 잘 사용되길 바랄뿐입니다

도색의뢰는 마산마우스 검색후 본점으로 문의 주심됩니다

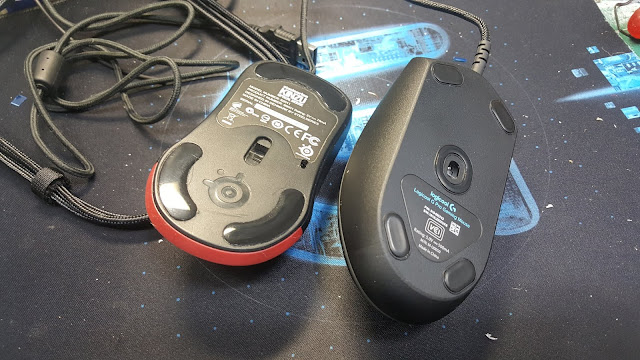

킨주마우스에 Gpro 기판을 이식해봅니다

 기판이식 사례들이 많습니다만 이번껀
예전에 제게 킨주에 데스에더1800dpi 기판을 이식을 하셧던 분이 다시금 GPRO기판으로
이식의뢰한 제품입니다
https://cafe.naver.com/ms1458/22889네이버 카페에 올렸던 거구요

자!! 다시금 부탁한대로 작업을 이어가야겠지요 ^^

 때깔 고운 새제품 로지텍 GPRO 뜯기 아깝긴 합니다만 어쩔수 없겠지요 ㅎ

2016년 중순경에 작업햇던 제품으로 지금껏 잘사용하던겁니다
이상이 있어 제품변경하시는건 아니구요

 기존제품을 다시 분리해야 하고 G프로 기판을 어떻게 넣어볼까 구상도 해야 하니
G프로 기판만 쏠랑~~~ 빼둡니다

 기존 작업이 되었던 거라 늘 이식방법은 그때그때 상황에 맞추어서 변경되다보니
정확한 자료는 없습니다
작동잘되게 그때 상황에 맞게끔 하는게 원칙이하 뭐.....
이런거 하는 사람도 별로 없긴하지만요;;;;

 스위치부 기판과 접합 및 신호체계를 잘정리하기 위해 GPRO기판을 과감하게 많이 잘라낼수 뿐이 없었네요

 이렇게 해서 안되면 ....큰일이지요 ㅠㅠ
다행이 잘됩니다 ;;; 아니 잘되어야 정상이져 ;;;
늘 시험정신으로 들이대~~~니 100퍼 됩니다 라는 보장도 못한답니다

 렌즈부 삽입이 힘들어 랜즈와 바닥판을 많이 잘라내고 정리를 해야만 했습니다

 기판이식의 가장 중요한건 기능에 전혀 문제 없게 하는거와
기존 제품의 그립및 클릭감에 변화가 없어야 되므로 항시 수십번의 기판수정 및
조립 장착을 해가며 클릭감과 센서부 인식률등 다양한 것을 수정해가며
자릴 잡아야 합니다 한번에 되는건 절대~~ 불가능하죠

머리속에 있는걸 그대로 옮기기 보다는 한번더 생각하고 어쩔수 없는 상황에 수정을 해가며 자릴잡아야 합니다
스위치 클릭감과 센서부움직임에 전혀 이상이 없어 더 이상수정이 필요없을때 부터 라인연결을 진행해야 됩니다
참고로 잘려진 센서부 보드는 배선연결시 잘움직이니 테스트해가면서 수정이 가능하답니다 스위치만 안눌러질뿐이죠^^

 DPI스위치의 위치변경으로 인해 뚜껑부 개조가 살짝 필요했엇네요

 모든 정리가 잘 되어 이제 라인연결 작업을 시작을 합니다 .
뭐 다 짤라 버린거 연결하는 방법은 라인연결뿐이 없으니

 바닥부는 엉망이 됩니다 더러워서 ㅠㅠ 보여드릴수가 없네요
궁금하면 따로 연락주시구요 ㅋ 잘알려드립니다 도우면서 사는거죠
허나 이 XX같은 일을 하실분이 있으련지 모르겠네요

 라인신호선 정리가 다끝났으니 이제 조립을 하면 되죵^^

 원래 달려 있던 배선이 오래 되어서  GPRO의 새배선으로 살짝 개조후
교환해드렸습니다

 깔끔히 정리되어 이제 주인분께 다시 보내드려야겠지요

[마산마우스] razer ouroboros 레이져 우로보로스 좌우클릭스위치교환 더블클릭수리

앱코 헤커A550 마우스스위치교환수리

ABKO HACKER A550 제품이 수리입고되어 작업영상을 찍어 올립니다

가격대가 낮아서 PC방과 저렴한 제품구매하시는 유저님들께 많이 팔린거 같네요

스펙이나 다른건 많은 분들이 포스팅한것이 많이 있으니 찾아보시구요^^

수리를 하는 사람이니 불편한 부분에 대해서만 말씀드릴꺼 같습니다

이제품의 가장 불편한것은 클릭부 스위치가 D2FC-F-7N(20m) 이란 스펙이 좋은 스위치가
들어가있음에도 접점불량 및 드레그 불량등의 불편함이 많이 발생합니다

뭐 스위치가 교환하면 잘됩니다만 동일 스위치 교환시 또 다시 언제 동일증상이 나올지 모른다는거 ....허나 아무리 내구성이 강한 스위치라고 해도 ^^ 영구적인건 없다고 봅니다

일단 저는 기계적 클릭횟수가 높은 D2FC-F-7N(20m) 스위치보다 D2FC-F-7N(10m) 낮은 스펙의 제품에 더 신뢰를 하고 있습니다

그러나 마우스 제품마다 특징이 있다보니 어떤제품에는 D2FC-F-7N(10m)이 안맞는 경우가
많습니다 특히 근래 생산된제품들은 더더욱 클릭압이 높아지거나 클릭시 소리가 심하게
나는 경우가 발생하므로 적절히 선택하여 제품에 맞는 스위치를 교환해드리고 있습니다
물론 낮은 클릭압과 조용함을 겸하시는 분들께는 어쩔수 없이 불편이 다시 발생시 다시 수리하셔야 된다고 말씀드리고 진행을 하는편이죠

수리방식은 뭐 별것 없습니다 영상을 참고 하시고 진행하시거나

늘 이야기 하지만 그냥 맡기시는게 정신적으로나 육체적으로나 금전적으로 더 이득이 있으니 수리를 맡기시는게 편합니다 ^^
수리과정은 영상으로 올립니다

g903 더블클릭 드래그풀림 분해 스위치교체 하기

로지텍 G903 마우스 좌우 더블클릭 증상과 드레그 풀림등
옴론50M 스위치교환 작업을 해봤습니다

G903제품은 옴론차이나 50M 스위치를 장착하여 판매된제품입니다만
생각보단 50M 스위치가 견고하진 못하나 봅니다
사용기간이 짧고 새상품 해외구매하셔서 얼마 사용하지 않으셨는데 클릭미스 및 더블클릭 드레그 불량으로 많이들 불편해하시더군요

제품 수리에 앞서 마우스패드와 마찰을 줄이기 위한 발판제거를 하여야 합니다만
기존사용하시던 제품을 뜯으실때 드라이기 나 열기를 이용하여
조심히 뜯어 내셔야 합니다만 구겨짐이 잘생기고 이중분리되는 참사가 생길수도 있으니

네이버 마산마우스 검색
각종 제품들 발판구매가 쉬우니 참고하시고 세트구매후 진행하시면
나중 불편함이 없지 싶네요

T6 별렌치 (꼭 렌치로 안푸셔도 됩니다 소형일자드라이브나 다른공구로도 잘풀려요)
나중 체결시 십자나사로 교환하셔도 됩니다

표기된 곳 7개의 나사를 제거하시고 스티커 아래 있는곳의 나사제거시
칼로 십자모양으로 스티커를 먼저 자를후 아주 작은 드라이버이용하셔서 나사제거시
스티커의 훼손없이 나사를 푸실수 있습니다 귀찮으면 뭐 칼로 나사부분까지만
스티커 제거후 작업하셔도 되시구요 ^^

바닥에 툭툭~~ 치시면 상하판 분리가 쉽게 됩니다
그렇다고 뚜껑을 확 들어버리면 아래기판과 상판의 기판연결부위인 FPCB의 단락원인이되어 아주 곤욕을 치룰수 있으니 살살~~~ 살~~~하시길 바랍니다

FPCB단자대 키를 꺽어 올리신후 분리하시면 됩니다 강제로 뽑으심 큰일나용~
나중 조립시도 살포시 넣어서 키를 꾹~~ 안착시키시면 됩니다
베터리 연결단자대도 분리 그럼 뚜껑이 떨어지겠지용

G903제품과 G900제품은 뚜껑분리시 배터리 밑의 나사하나를 제거해야 분리가 됩니다
배터리는 양면테이프로 고정이 되어있으므로 끝이 날카롭지 않은 드라이브나 핀셋뒤쪽등을 이용하셔서 코너부터 살살 들어주심 분리가 될겁니다 양면테이프는 조금 노골노골하게 데위지면 잘 떨어지니 드라이기를 이용하셔서 조금 열을 주시는것도 좋은 방법입니다만 과한열을 배터리 폭발로 ㄷㄷㄷㄷ;;;;;
배터리 분리시 구멍이 나거나 과도한 꺽임으로 데미지를 입으면 폭발할수 있으니 조심하시고 뭐 펑!!!! 이러진 않으니 ㅎㅎ 너무 겁먹지말고요

요로꼬롬~~~ 나사가 한놈들어있습니다
바닥의 눈에 보이는 나사는 죄다 풀어주시고

뒤판 뚜껑은 대각으로 앞쪽만 살짝 벌려 쭉뽑아주시면 분리가 잘될껍니다 조립시는 반대로 대각으로 들어가야 하구요

뒷판 분리후 사이드버튼 클릭부 분리하시고

좌우 클릭버튼레버 부분 나가2개씩 분리 그럼 양쪽레버 빠집니다
주의점은 나중 조립시 나사가 헛돌거나 하면 클릭시 무지 불편해지니 절대
욕심 내지 말고~~ 살짝 힘만 받음 멈추셔야 합니다
간혹 다른 업체에서 수리후 나사 바보 만들어 클릭감 저질되어 온 제품들 몇몇 봤네요 ㅠㅠ
필히 조심하시길

g903 /g900제품은 클릭스위치 돌기와 맞닿는 부분이 오래 사용하라고 요렇게 잘만들어놓았답니다 스위치 교환만 하심 될꺼에요^^

음~~ 이쯤되니 무슨 SF영화에 나오는 우주선 같단 생각이 ;;;;

요~~기 까지 분리하심 스위치기판을 쉽게 제거하실수 있을꺼구요 다뜯은거네요 ㅋ
DPI스위치와 연결된 FPCB 는 살짝 매달려 있는 상태로 작업을 하셔야 하니 너무 흔들지 마시구요 그러다 훅~~!!! 하면 윽!!!!!! 됩니다

스위치부 제거후 마이크로스위치 옴론차이나 50M 교환하심됩니다
인두기 이용시 교제용 인두기 보다는 조금 가격대가 있더라도 좋은걸 권하고 싶네요

스위치 분리하시고 나면 PCB기판에 그려져 있는 방향대로 다시 안착하시고 납땜 하심됩니다

스위치 안착시 정확한 안착을 위해 기판을 눌러 스위치와 pcb기판과 밀착이 정확히 되어야 클릭감이 확실히 좋아지니 꾹!!! 누른 상태에서 꼭 납땜하시길 바랍니다
과도한 인두 열로 동판이 손실될수 있으니 너무 오래 인두기를 대고 있음 안되구요 납만싹짝 올린다는 느낌으로 소량의 납만 올라가도 충분히 붙어 있으니 이쁘게 땜하시길 바랍니다^^

꼭!!!! 스위치 안착이 잘되었는지 확인하셔야 되세용~~ 살짝 뜨면 클릭감 저질됩니다

분해 역순은 조립인거 잘 아시죠~~~ !!!!!!!!
작업과정 영상
